如何区分开关柜中的进线柜和出线柜的概念？

无论是哪一个型号的配电柜或是开关柜，经常会发现它们有的是进线柜，而有的是出线柜，这两种柜子难道有什么不一样的吗？对于我们用户来说，高低压配电箱该如何区分进线柜和出现柜呢？

以高压开关柜来说，除了有高压进线柜之外，还有辅助进线柜、PT柜、计量柜、馈线柜、提升柜等柜体。所谓的进线柜，其实就是一种从外部引进电源的开关柜。一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这种用来引和送的开关柜就是进线柜。

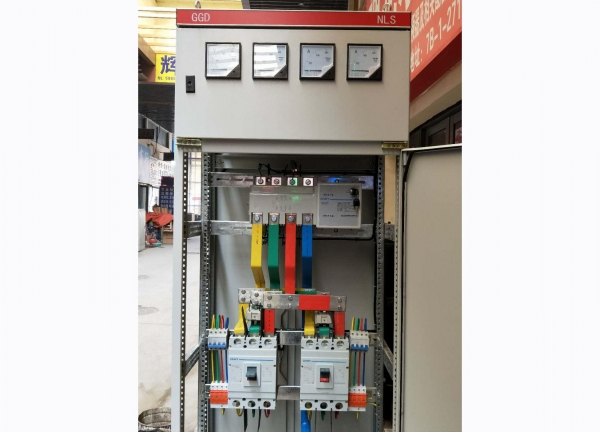

高低压配电箱

进线柜由低压电源引入配电装置的总开关柜。35—110kV及以上电压等级的变电站，进线柜都是变压器低压开关柜。换句话说，由变压器低压侧输出连接至10kV母线的初始端的一个柜就是进线柜。

它的作用很简单，主要担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，因此它的重要性可想而知。当主变低压侧母线或断路器发生故障时，就要要靠变压器低压侧的过流保护跳开进线柜开关来消除故障。

那高低压配电箱又是怎么定义出现柜的呢？一种从母线分配电能的开关柜，在变压器低压侧安装出口开关柜，就可以将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。这里所用到的这些低压开关柜都是出线柜。
