超赞!配电箱的内部结构解析大全，谁看谁懂!

超赞!配电箱的内部结构解析大全，谁看谁懂!

“配电箱”，也叫配电柜，是电动机控制中心的统称。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

河南配电箱的用途

便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：

一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

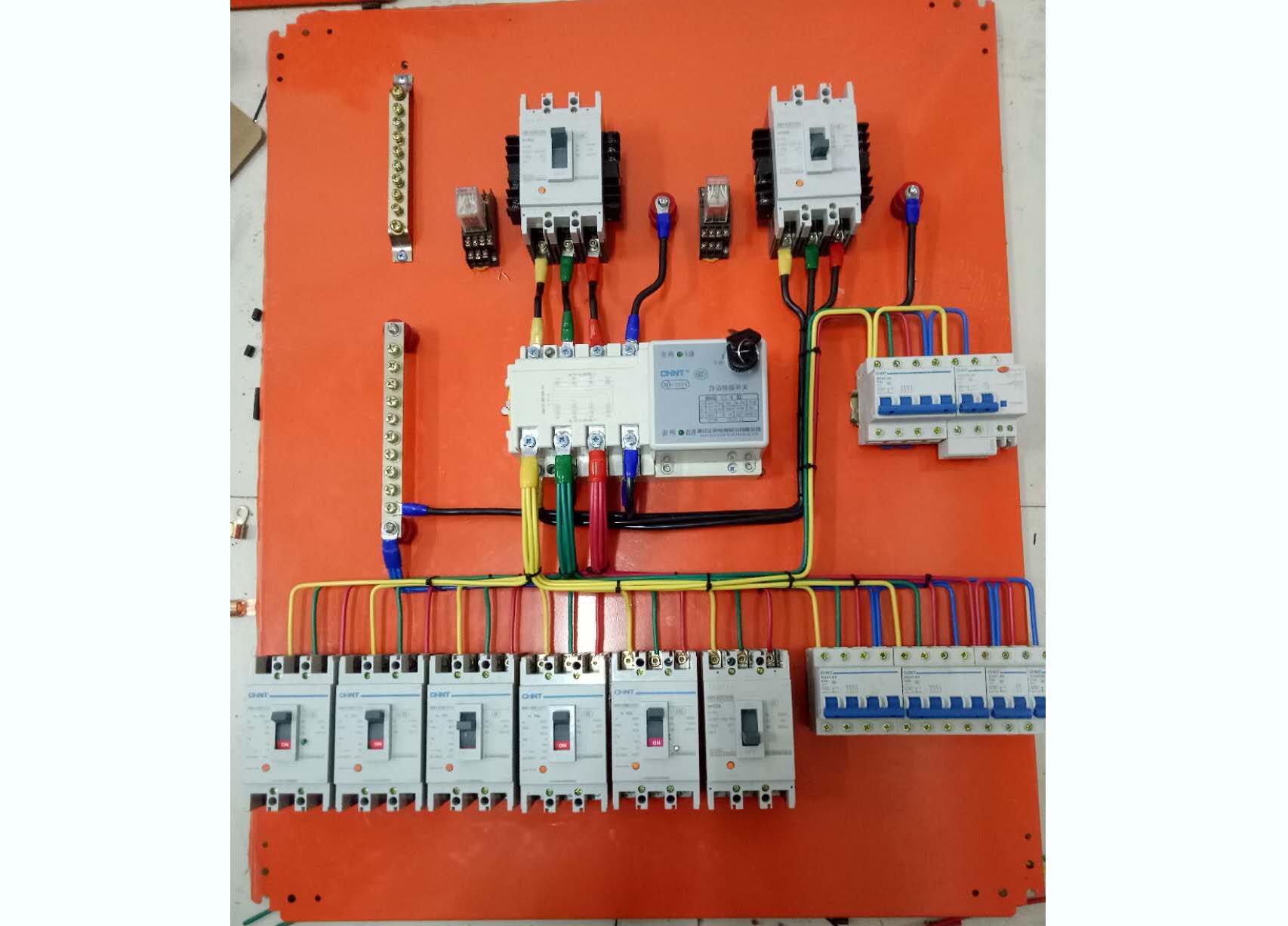

柜内有以下各部分组成：

一、断路器

断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：

A.空气开关的概念：

空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B.空气开关的工作原理：

自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2.漏电保护开关：

A.漏电保护开关概念：

既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能;用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。

B.漏电保护开关的工作原理：

漏电保护器的工作原理图。LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。

C.漏电保护开关的作用:

1、当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。

2、当人体触及带电的物体时，能在011s内切断电源，从而减轻电流对人体的伤害程度。

3、可以防止因漏电而引起的火灾事故。
