让大家了解一下低压配电柜型号 低压配电柜种类大全

河南配电箱厂家让大家了解一下低压配电柜型号 低压配电柜种类大全

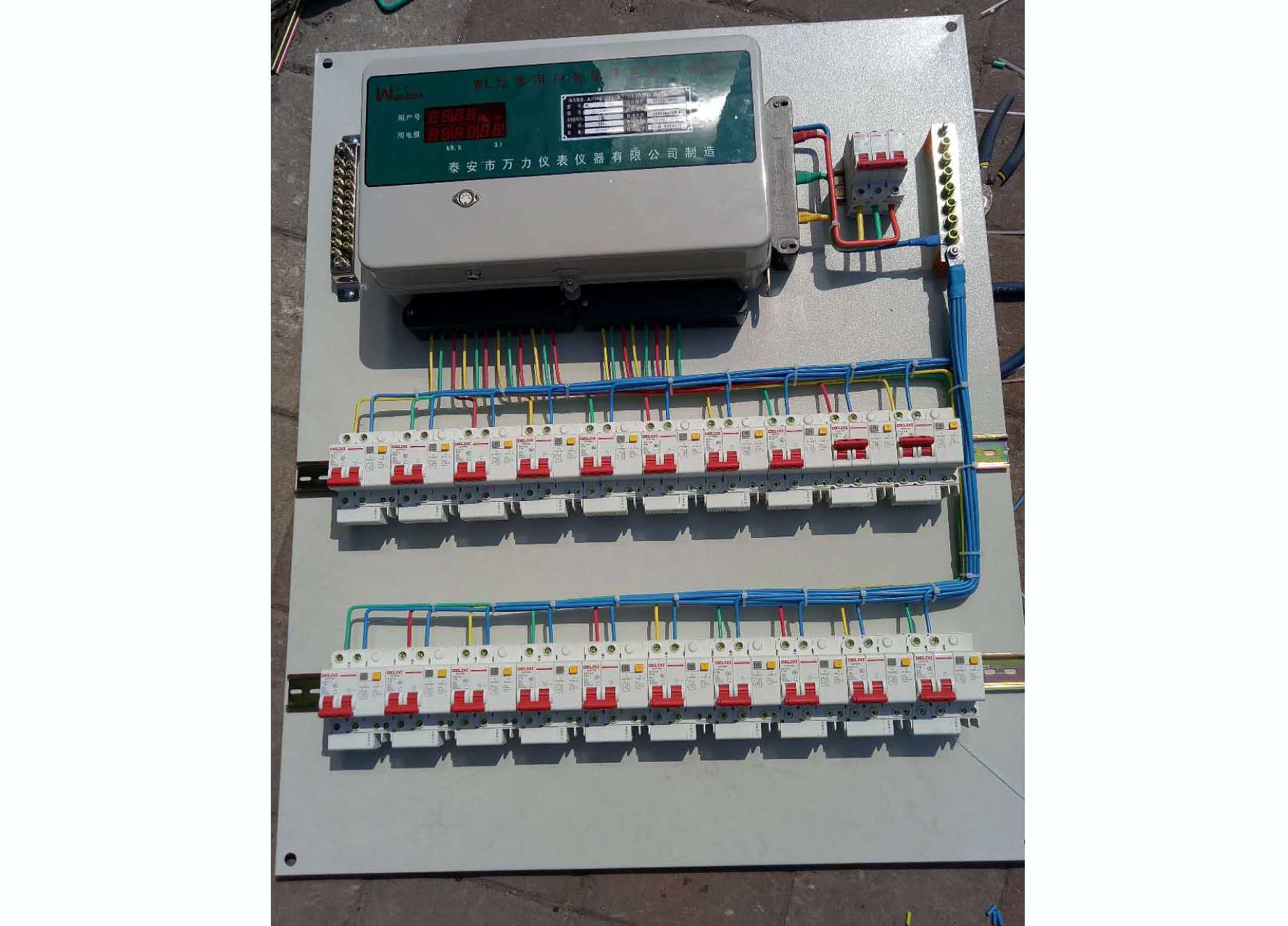

低压成套开关设备和控制设备俗称低压开关柜，亦称低压配电柜，它是指交、直流电压在1000V以下的成套电气装置。低压配电柜随着社会的进步而市场需求不断扩大。那么，低压配电柜型号有哪些呢？接下来，小编为您一一解答。

低压配电柜型号

GGD系列

1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

2、GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新

4、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

5、 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

GCK系列

1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高

2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。

4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

5、开关柜的顶部根据受电需要可装母线桥。

GCS系列

1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。

2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。

3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

4、电缆隔室的设计使电缆上、下进出均十分方便。

5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。

6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。

7、柜体的防护等级为IP30 IP40,还可以按用户需要选用。

MNS系列

1、MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。

2、MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

3、MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

4、设计紧凑：以较小的空间容纳较多的功能单元

5、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要

6、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠

7、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

8、采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。

9、采用高强度阻燃型工程塑料，有效加强了防护安全性能。

10、通用化、标准化程度高，装配方便。具有可靠的质量保证。

11、柜体可按工作环境的不同要求选用相诮的防护等级。

12、设备保护连续性和可靠性.

MCS系列

1、开关柜的基本框架采用C型（或8MF型）开口型钢组装而成，外型统一、精度高、抽屉互换性好。

2、MCC柜宽度只有600mm，使用空间大，可容纳更多的功能单元，节约建设用地

3、柜内元件可根据用户不同需求，配置各种型号的开关，更好的保证产品高的可靠性。

4、装置可预留自动化接口，也可把智能模块安装在开关柜上，实现遥信、遥测、遥控等三遥功能。

5、抽屉功能单元可分为MCCI、MCCII、MCCIII三种。

MCCI型：抽屉宽600mm，高度分180mm，360mm，540mm三种，每柜可安装高度为1800mm，按所需抽屉大小进行组合，最多可装10个单元，适用于较大电流的电动机控制中心和馈电回路。

MCCII型：抽屉宽600/2mm，高度分200mm，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装18个单元，适用于100A以下的单元。

MCCIII型：抽屉宽600/2mm，高度分180mm，360mm，540mm三种，可安装高度为1800mm，按所需抽屉大小进行组合，最多可装20个回路，适用于100A以下的单元。

6、操作机构：每个抽屉上均装有一专门设计的操作机构，用于分断和闭合开关，并具备机械联锁等多种防误操作功能，MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置，抽屉为摇进结构，MCCII型、MCCIII型抽屉单元为推拉式，设置有定位装置，并有防误操作功能。
